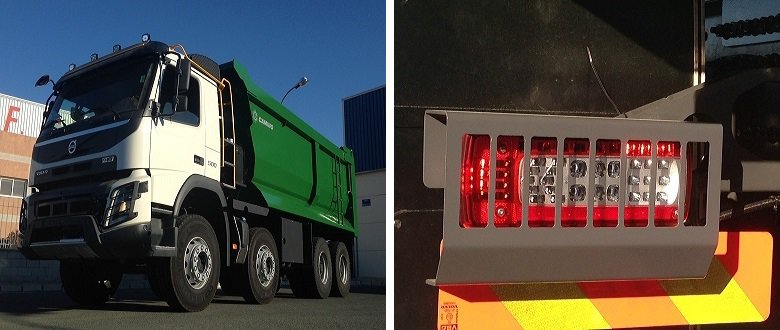

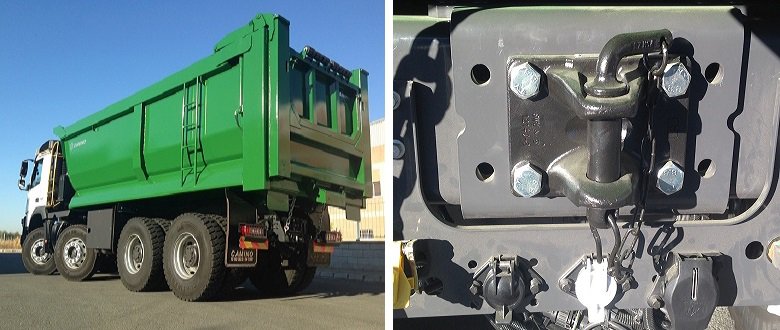

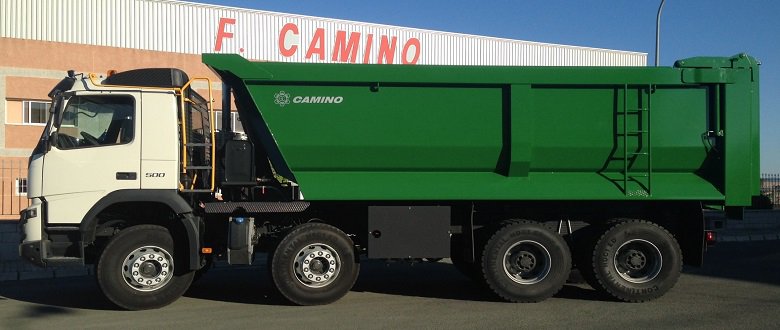

Dumper 8x4 con trampilla trasera automatica

Pin It



CAJA DE VOLQUETE

• Capacidad de la caja de volquete 21,7 m³.

• Longitud piso de caja 5.550 mm para camiones de 4.600 mm

• Caja Modelo Monocasco de geometría poligonal y plegada que facilita la descarga del material.

• Suelo fabricado en una sola pieza en acero HARDOX- 450 de 10 mm de espesor.

• Laterales, frontal y portalón en acero HARDOX- 450 de 8 mm de espesor.

• Perfil lateral superior de la caja fabricada en acero de alto limite elástico.

• Refuerzos inferiores de la caja volquete mediante perfiles longitudinales de asiento y travesaños fabricados en acero de alto límite elástico.

• Marco trasero de caja con sección suficiente conformando una sola pieza con el giro del volquete.

• Portalón con apertura hidráulicamediante cilindros cromados.

• Costilla central de refuerzo en ambos laterales del volquete.

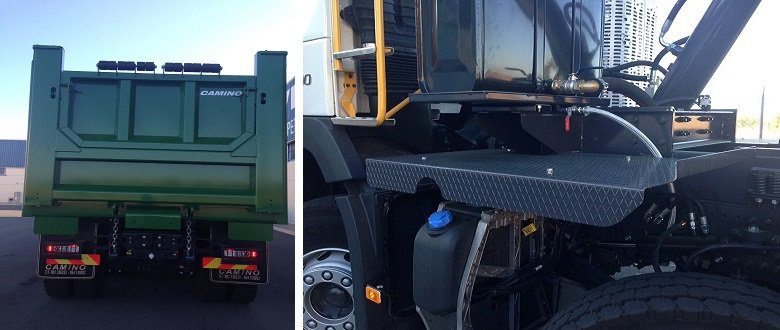

• Fabricación de trampilla insertada en parte superior de portalón trasero hidráulico con sistema de apertura y cierre automático para carga trasera con cintas transportadoras o maquinaria tipo ITC. Este sistema es muy útil en condiciones de trabajo que permiten poca elevación del volquete como espacios confinados, minería subterránea y túneles.



SOBREBASTIDOR Y TIJERA CENTRAL

• Falso bastidor atornillado al chasis del camión.

• Estabilizador tipo tijera articulada (monoblock) fabricada en acero de alto límite elástico.

• Travesaños rigilizadores de sobrebastidor

• Bulón de giro trasero de 90 mm de diámetro soldado al sobrebastidor.

• Soportes de giro de caja basculante desmontables con máxima anchura de giro para una mayor estabilidad en la basculación.

• Puntal de seguridad para operaciones de mantenimiento.



EQUIPO HIDRÁULICO

• Cilindro telescópico , cromado en todas sus expansiones.

• Bomba de pistones de 100 litros de caudal.

• No incluye toma de fuerza.

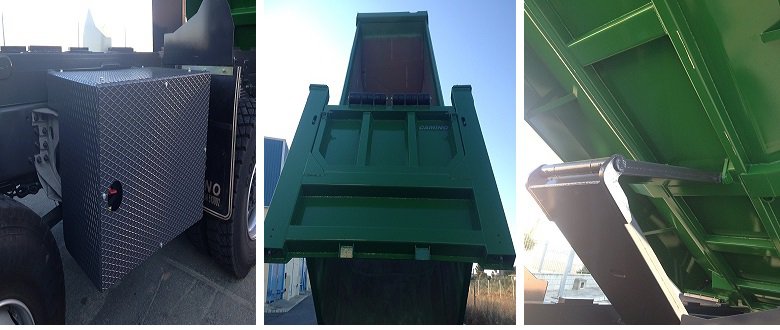

• Depósito hidráulico de acero con filtro y visor de nivel.

• Válvula de seguridad de sobrepresión.

• Válvula Final de carrera cilindro principal.

• Cilindros de portón hidráulico cromados, provistos de válvula de secuencia para elevar el portalón antes de la basculación.



ACCESORIOS

• Tacos de goma para apoyo de la caja.

• Sistema antiproyección de faldillas.

• Guardabarros a todo el largo de la caja volquete para proteger el bastidor.

• Escalera lateral de acceso al interior de la caja.

• No se incluye el antiempotramiento trasero.

• No incorpora soporte de neumático de repuesto.




 Dumper 8x4 con trampilla trasera automatica.pdf
